魚探の取付方法 - 本体の取付/電源配線/振動子の取付

  • 魚探の取付けはこのページをお読みの上 実施下さい。
  • 魚群探知機はその取付場所や取付方法により性能や寿命が変わります。
  • 安全でしかも最大の性能を発揮させるためには注意が必要です。
  • ここでは一般的な小型船に魚群探知機を固定取付する場合の方法や注意事項について説明します。



魚探の取り付け前の準備

  • 商品の梱包内容を確認しましょう!
    • メーカー/製品により、取り付け用のネジなど付属している場合がありますので、取り付け前に梱包内容を確認しましょう。

  • 船を下見して必要な作業工具/部品を揃えましょう!
    • 特殊工具などは特に必要ありません。(ホームセンターでほとんど販売しています)

  • 工事する場所に100Vの電源が有るかを確認しましょう!
    • 電動工具がバッテリー式では無い場合、100Vの電源が必要になります。
    • 状況により延長ケーブルが必要になります。


必要な工具

  • 【一般的な工具】(サンダー/電動ドライバー/電動ドリルなどがあれば便利です)
    • FRPに穴を開ける場合、電動ドリルが必要です。
    • サンダーは、振動子をインナーハルで取り付ける場合、メーカーにより必要になります。
    • 大きな穴を開ける場合、ホルソーが必要です。
    • インダッシュ取り付けの場合、ジグソーかノコギリが必要になります。



必要な部品

  • 【シリコーンシーラント】
    • 各所防水、振動子を船底に貼り付ける場合、インナーハル取り付けの場合に使用しますので、必要になります。

  • 【紙ヤスリ(100番程度)】
    • 振動子を船底に貼り付ける場合、貼り付ける場所を磨くために必要です。

  • 【結束バンド/配線クランプ(耐候性)】
    • 配線をするために必要です。
    • 長さ、太さは色々ありますが、必ず耐候性の物を使用してください。
      耐候性でない物を使用した場合、年月が経つと劣化してボロボロになります。
      耐候性の物は、殆どの場合【黒色】です。

  • 【電源コード】
    • 商品に付属している電源コードの長さが足りない場合に必要です。
      ※必ず商品に付属している電源コード以上の太さを使用してください。

  • 【ネジ/ビス】
    • 本体スタンドを取り付ける時などに使用します。
    • 必ずステンレス製を使用してください!

  • 【その他】
    • 穴埋め用粘土(大きな穴を開けた場合に使用)
    • ビニール袋(振動子の取り付け場所を決める時に使用)
    • 真水(振動子の取り付け場所を決める時/インナーハルの液の補充)
    • 接続端子(電源コードの長さが足りない場合に使用)
    • 配線ガイド(配線時、線を通す時に使用)
    • 半田ゴテ、半田
      (配線時コネクターが穴を通らない場合に、やむをえずケーブルをカットした場合に使用※ガス式が便利)


①本体の取り付け

注意!
  • 雨やしぶきが直接かからない場所に設置してください!
    • ほとんどの国産魚探は防滴構造です(防水ではありません)。
    • 本体裏面やコネクターが金属製の場合、腐食の問題があります。
    • キャビンが無い船舶で、水しぶきがかかる場合は、魚探BOXなどを使用してください。

  • 画面に直射日光が当たらない工夫をしてください!
    • 液晶は直射日光に弱いため寿命を縮めます。
    • 係留中、液晶面に直射日光が当たると液晶が劣化し、コントラストが激減します。少なくとも厚手の毛布などで覆いましょう。
      ※【毛布などで覆う】は、外から機械が見えないため、防犯上にも有効です。

  • 熱に気をつけてください!
    • メーカーの規格では、殆どの場合、-10℃~+50℃です。
    • 係留中、室内があまりにも高温になる場合は注意が必要です。
    • 出来ればソーラーベンチレーターを天井に付け、高温対策をしてください。


本体の取り付け方法

  • 【付属のスタンドを使用して取り付ける場合】
    • ①商品に付属しているスタンドを5mm~6mm程度のタッピングネジかボルトで止めます。

    • ②取り付けたスタンドに、付属しているノブボルトで本体をしっかり固定してください。
  • 【インダッシュで取り付ける場合】
    • ①本体裏面が入るスペースをジグソーなどで穴を開けます。
      ※製品により、本体の原寸サイズが印刷された用紙が付属しますので、それを当てがいながら穴を開けてください。

    • ②穴を開けた所に本体をはめ込みます。

    • ③本体を固定しますが、メーカー、製品により固定方法がさまざまです。

      • オプションパーツで専用インダッシュ金具が用意されているタイプ
        ●別途インダッシュ金具を購入する必要があります。

      • 本体にインダッシュ固定穴が開いているタイプ
        ●本体に、固定穴が開いているので簡単に取り付けできます。

      • 上記どのタイプでもない場合
        ●付属のスタンドで固定したり、止め金を自作したりして固定します。
        ●本体の周りを、コーキングして固定します。
        ※本体の形状により、インダッシュ取り付けが難しい場合があります。


②電源配線

注意!
  • 必ずメインスイッチは切った状態で作業してください!
    • 感電など重大事故につながります!

  • 十分太い配線で接続してください!
    • 本体の故障につながります。

  • 複数の機器を1本の細い配線から枝分かれしない!
    • 雑音、誤動作、故障の原因となります。

  • 【+】【-】を正確に!
    • 機械は【+】【-】の接続を間違えた時ヒユーズを飛ばすようになっています。

  • 規定のヒューズを使用!
    • バッテリー電圧の違い(12V/24V)によりヒューズ容量の指定があります、必ず規定のヒューズを入れてください。
    • ヒューズが切れた場合、規定以上のヒューズを入れ再度"ON"すると、本体、アンテナが故障する場合があります!

  • 無線機などの線と一緒に束ねない!
    • 画面に雑音が映ったり、無線機、魚探にノイズが入ることがあります。


電源コードの取り付け方法

  • 【配電盤から配線する場合】
    • ①規定のヒューズを入れる
      • ヒューズは、電源コードにある場合と、本体にある場合があります。
      • ヒューズは、メーカー、機種により付属しています。

    • ②商品に付属している電源コードを【+】【-】を間違えずに接続してください。
      • 白/黒の場合:白+/黒-
      • 赤/黒の場合:赤+/黒-

    • ③本体にプラグを接続してください

    • ④画面確認してください
      • メインスイッチを入れ、本体の電源ボタンを押し起動し、画面が出るか確認してください。
      • 画面が出たら、本体の電源ボタンで切り、メインスイッチを切ってください。

    • 【直接バッテリーから配線する場合】
    • 直接バッテリーまで引き、途中でブレーカー(20~30A)を入れてください
      • 下図【B】参照

   航海計器の電源配線

  • 【A】にレーダーを接続しエンジン運転中にメインスイッチを切ったり、またはメインスイッチ及びバッテリー端子が船のバウンドなどで、瞬時でも接触不良をおこせば、レーダーが故障することがあります。

③振動子(センサー)の取り付け

注意!

振動子の取り付けは魚探の性能に大きく影響します!

  • 次の様な場所には取り付けないでください!
    • 走行中、気泡が発生する場所
    • 走行中、渦が発生する場所
    • 走行中、船首が浮き、船底が水面より浮く場所
    • 船底の厚い場所
      (FRPの厚さ10mm以下)
    • 船の中心線上
      (右舷左舷両方からFRPが重なり非常に厚くなっている)
    • 船底の傾斜が急な場所にシリコンで貼り付ける
    • 船底が二重の場所又は補強材が入っている場所
    • 船底がアルミの場合、インナーハル、シリコンでの取り付け方法では映りません。(お問合せください)
    • イケスに水を入れ取り付ける方法
      (インナーハルキットと異なり広い水面面積をもつイケスは船の揺れで水が激しく動き気泡を大量に含むため)


取り付け場所を決める

  • 振動子の取り付け場所の基本
    • スクリューより前方
      • スクリューより後方の場合、泡や渦が発生するため魚探は映りません。

    • センターラインより30cm位左右どちらかへずらす
      • 船のセンター部分は、FRPが厚いため映らない場合があります。

    • 常に水面下にある場所
      • 高速走行で船首が上がる場所では、高速走行中映らない場合があります。

振動子の取り付け位置の探し方

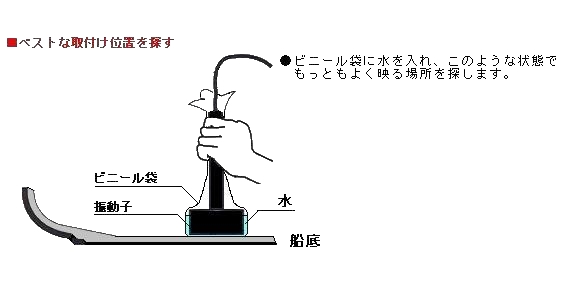

  • ベストな取り付け位置を探すには、ビニール袋に少量の水を入れその中に振動子を入れ、船底に軽く押し付け、もっとも良く映る場所を探します。
    水深の浅い場所ではなく、できれば水深5m以上の場所
    魚探は手動感度/手動深度で動作させ、出来ればボートを走行状態でテストしてください。

  振動子取付け位置

いろいろな振動子の取り付けと工事方法

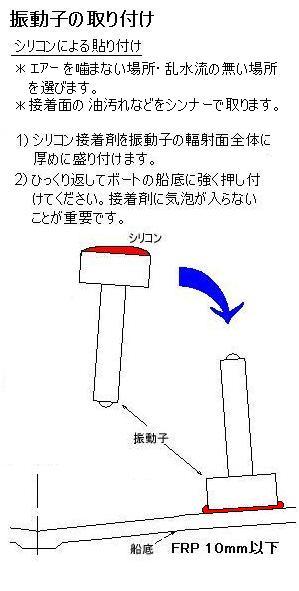

振動子取付シリコン貼り
  • 一番安全で手っ取り早い取り付け方法ですが、シリコン部分、船底FRPにより超音波が減衰します。また、50kHzなど低い周波数では大幅に性能が低下します。

  • 接着する前に上記を参照の上、場所を決めてから接着してください。

①接着場所を紙ヤスリで軽く擦り、シンナー等で接着面のゴミ、油、水分、汚れをふき取ってください。

②振動子の輻射面にシリコンを盛ります。この時シリコンに気泡が入らない様に気を付けてください。

③振動子を船底の接着面に押し付けます。この時シリコン内の空気を押し出すように密着させます。

④シリコンが硬化するまで、接着位置がずれないように固定してください。(冬場:24時間 夏場:6時間以上)






  • ※シリコンに気泡が入っていると超音波が減衰するため能力が発揮できません。
  • ※振動子は必ず船底にしっかり押し付けてください、シリコン層が厚いと気泡が残ります。
  • ※シリコンの厚さを調整して振動子の水平を保つ方法は、気泡が多く入るため厳禁です。

振動子取付インナーハルキット
  • 船底のV角が急な船や、深場で使用する場合はインナーハルキットで、取り付けます。
  • 接着する前に、上記を参照の上、場所を決めてから接着してください。

① 船底の傾斜に合わせて、振動子が水平になるようにインナーハルケース本体をカットします。


②接着場所をサンダーで軽く擦り、シンナーで接着面のゴミ、油、水分、汚れをふき取り乾燥させます。


③カットしたインナーハルケース本体を、接着剤などで船底に接着します。


接着剤が乾いたら、付属のインナーハル液を入れ、振動子が船底に当たらない様に取り付けます。

  • ※インナーハル液は最初少量入れ、漏れがないか確認の上、残りを入れてください。
  • ※インナーハル液は出来るだけ多く入れてください。満タンにすれば船が揺れても液は揺れません。
  • ※液が足りない場合は、真水で足してください。
  • ※インナーハルキットはオプション部品です。
  • ※間違った液体を入れると振動子が破損します。
  • トランサム取付はインナーハル取付に比べ、送受信の超音波ロスがなく高感度です。

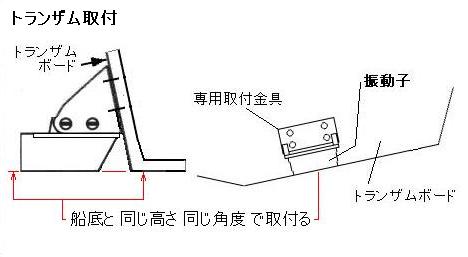

   振動子取付トランサム取付

  • ※重要なことはボートの船底にならって、船底の角度 船底の高さで取り付けます。
  • ※上記を無視すると、高速走行時 船が傾いたり 流木で飛ばされたり、シャワーが上がったりします。正確に言えば高速走行時、振動子が水平になるよう調整します。
  • ※取付はネジ穴にシリコンを詰めトランサムボードが水を吸わないよう気をつけてください。

魚探の能力が十分発揮できる取り付け方法です。
特に周波数が低い魚探(50kHz)の場合船底貫通をお勧めします。

  • スルーハル取付の例

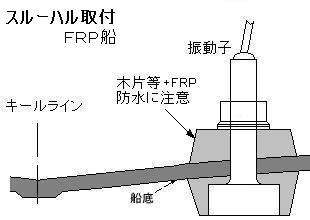

    スルーハル取付FRP船
  • 必ず造船所などの専門業者に取り付け工事を委託してください。浸水の恐れがあり危険です。
  • プラスチック製の振動子の場合、流木に当り飛ばされない様FRPで補強してください。
  • 船底金具(キングストン)が用意されている物もあります、お問合せください。
  • 特にアルミハルに砲金製振動子を取り付ける場合、電飾による落下など大事故の恐れがあります。専門家と十分打ち合わせてください。

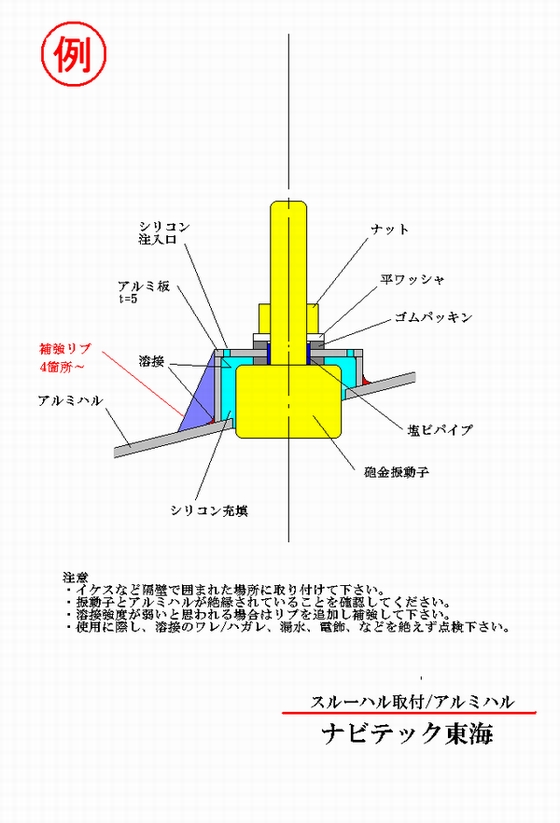

  • アルミハルに砲金製振動子を取り付けた例

スルーハル取付アルミ船



魚探のトラブル

魚探の映りが悪い、ノイズが入るなどの対処方法

魚探の映りが悪い場合

  • 振動子の取り付け位置を変える
    • FRP船にインナーハル取付け、シリコン貼り付けの場合1cmズラすと映りが大きく変わることもあります。
      (FRPの層間の密着が悪く気泡がある、もしくは補強材が入っている)
    • ※振動子の位置を変更できるよう、振動子ケーブルは、振動子付近でケーブルを束ねておきましょう

  • 船底が汚れている
    • 船底が汚れていると、映りが悪くなりますので、船底掃除をしてください。

  • 振動子の底面が汚れている
    • 振動子の底面が汚れていると、映りが悪くなりますので、掃除をしてください。

  • インナーハルの液が減っている
    • インナーハルの液が減っていると、映りが悪くなる場合がありますので、減っている場合は、真水を足してください。
      ※完全にカラの状態の場合、メーカー指定の物をお使いください。
      ※メーカー指定ではない物を入れた場合、振動子が割れたりします!

  • 設定を【手動】にしてみる
    • 魚探の感度と深度を【手動】にして感度は最大、深度は適切な深度に合わせてみる。

  • 魚探の設定を確認
    • 干渉除去、雑音除去などの機能を切る。
    • 色消し機能が入っていないかを確認してみる。

  • それでもダメな場合…
    • 振動子から音が出るか聞いてみる
      • 電源を入れた状態で振動子から音が出るかを確認してみる。
      • 正常であればパチパチ音がします。

    • 振動子を直接海に海につけてみる
      • 振動子を直接海に海につけて確認してください。
        ※振動子は垂直に!

    • メニュー初期化をしてみる
      • 機種により、メニュー初期化の機能がありますので、実行してみてください。
        ※設定が工場出荷状態に戻ります。
        ※機種により、操作方法が異なります。

    • 全消去してみる
      • 機種により、初期化の機能がありますので、実行してみてください。
        ※製品が工場出荷状態に戻ります。
        ※航跡やマークのデータも完全に消えますので、ご注意ください。
        ※内蔵地図は消えません。

※以上をやってもダメな場合は、本体の故障か振動子の故障の可能性がありますので、修理に出してください。


雑音対策

  • 他の航海計器からなるべく離してください。
    • 無線機と近い時、雑音を与える場合があります。
    • 同一の周波数の魚探を同時に2台使用すると混信雑音が入ります。
      (トリガー同期機能のある場合は同期を取ってください。)

  • 配線を見直す
    • いいかげんな配線は、雑音や各種トラブルの元になります。
    • 出来れば航海計器専用配線をバッテリー端子から直接引き、ブレーカー(20A程度)を入れることをお勧めします。
    • 船内配線は十分太いものを使用しましょう。家庭用100vに比べ小型ボートは12vです。同じ消費電力なら約3倍太い配線が必要です。
    • 魚探配線を別配線でバッテリー直結にして様子を見て、雑音が軽減するようなら実行してください。
    • 振動子ケーブルから雑音が入る場合があります。出来るだけ他の配線と離した方が無難です。

  • アースの徹底
    • アースを徹底することにより雑音が消えることもあります。
      (エンジン/シャフト/発電機/各航海計器へアース)

  • その他
    • エンジン/シャフト/プロペラ/発電機/各航海計器/インバーター/コンバーター等の問題で、雑音が入ることがあります。それぞれを停止してみて発生元を突き止めて対処してください。
    • 振動子ケーブルが傷んだり、振動子コネクターのはんだ不良で雑音が多いことがあります。コネクター部、ケーブルを点検してください。
    • 振動子エレメントが劣化した時雑音が多くなる事があります。劣化を補おうと受信感度を上げるためです。振動子を交換してください。


その他参考図など

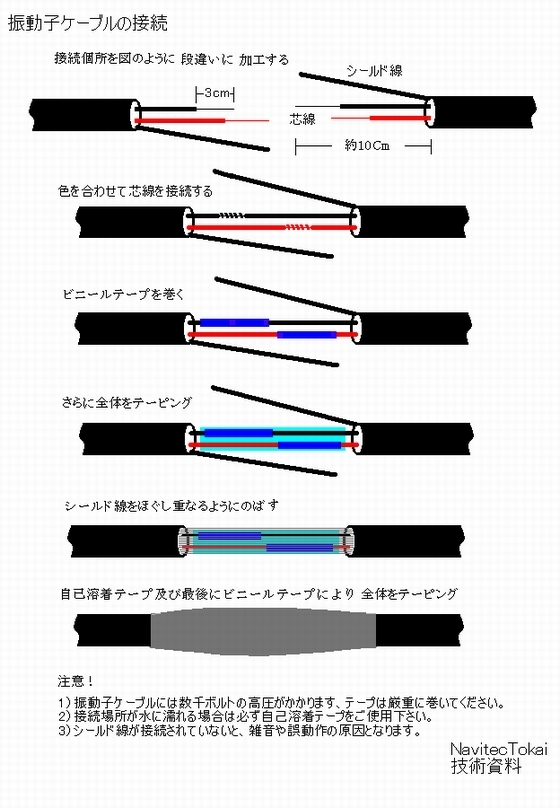

  • 振動子ケーブルの接続

振動子ケーブルの接続
