HONDEX 機能紹介

HONDEX 販売店 - ナビテック通販

HONDEX HONDEX

対応機種

機能によっては非対応の機種があります。

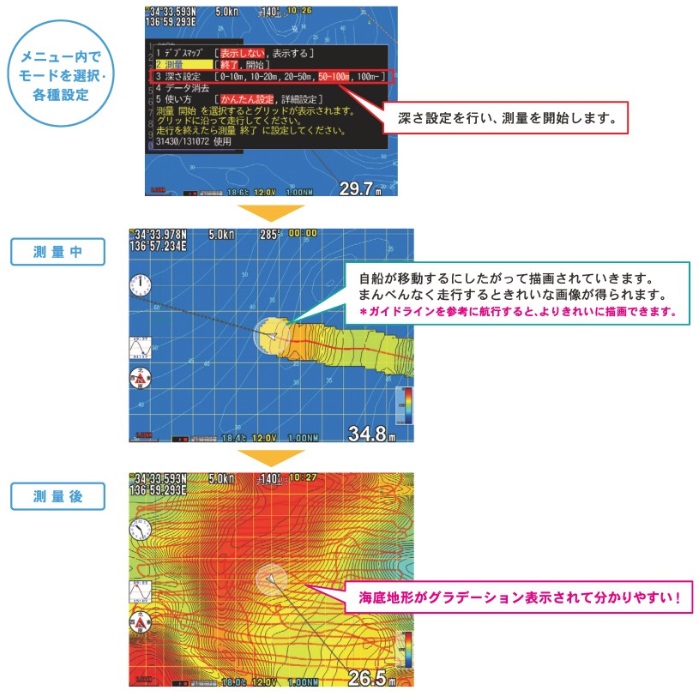

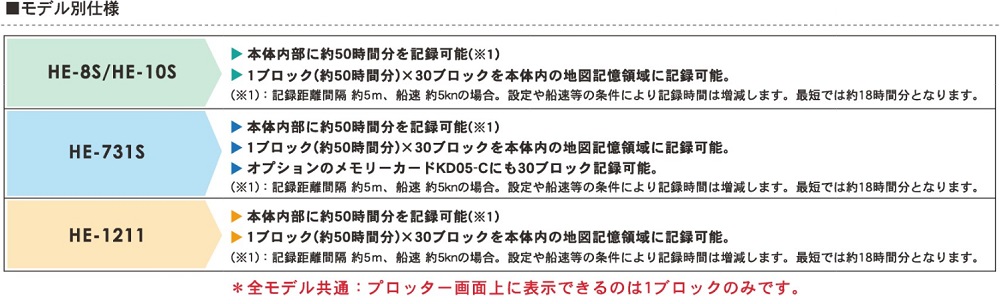

デプスマッピング機能(HEシリーズ)

対応モデル:HE-8S/HE-90S/HE-120S/HE-731S/HE-1211/HE-9000/HE-8000

  • 魚探の深度情報とGPSの位置情報を利用して、画面の地図の上に海底地形図を描画する機能です。
  • 標準の地図では表現されない海底起伏や漁礁などが可視化されるため、絶好の釣りポイントがより分かりやすくなります※。
  • 得られた深度データをもとに海底地形を色分けして表示します。
    ※デプスマッピング 機能は走行しながら計測した深度をもとに海底地形を推測し表示する機能です。実際の地形とは異なる場合があります。

すでにSシリーズHDXシリーズ(上記モデル以外)をお持ちのお客様で、デプスマッピング機能を追加したい場合、本体のバージョンアップで追加が可能ですのでお問合せしてください。

デプスマッピング機能

デプスマッピング機能

(画像クリックで拡大します)

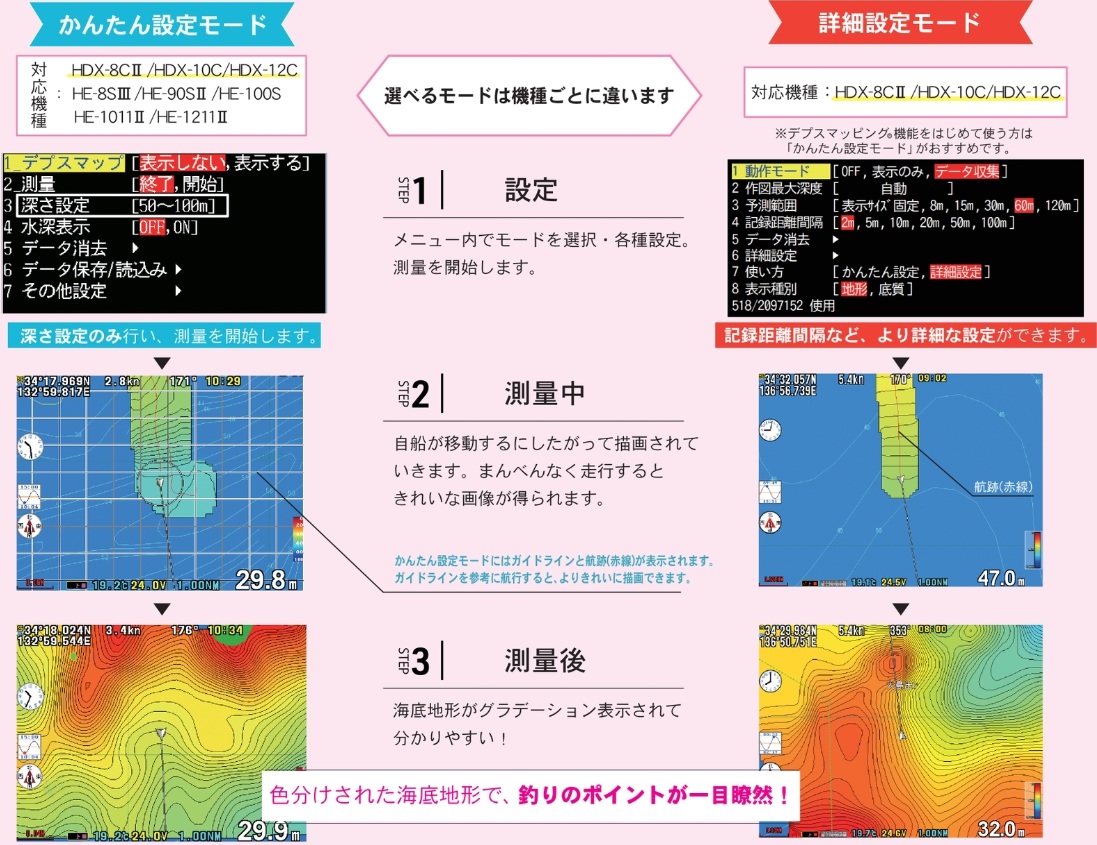

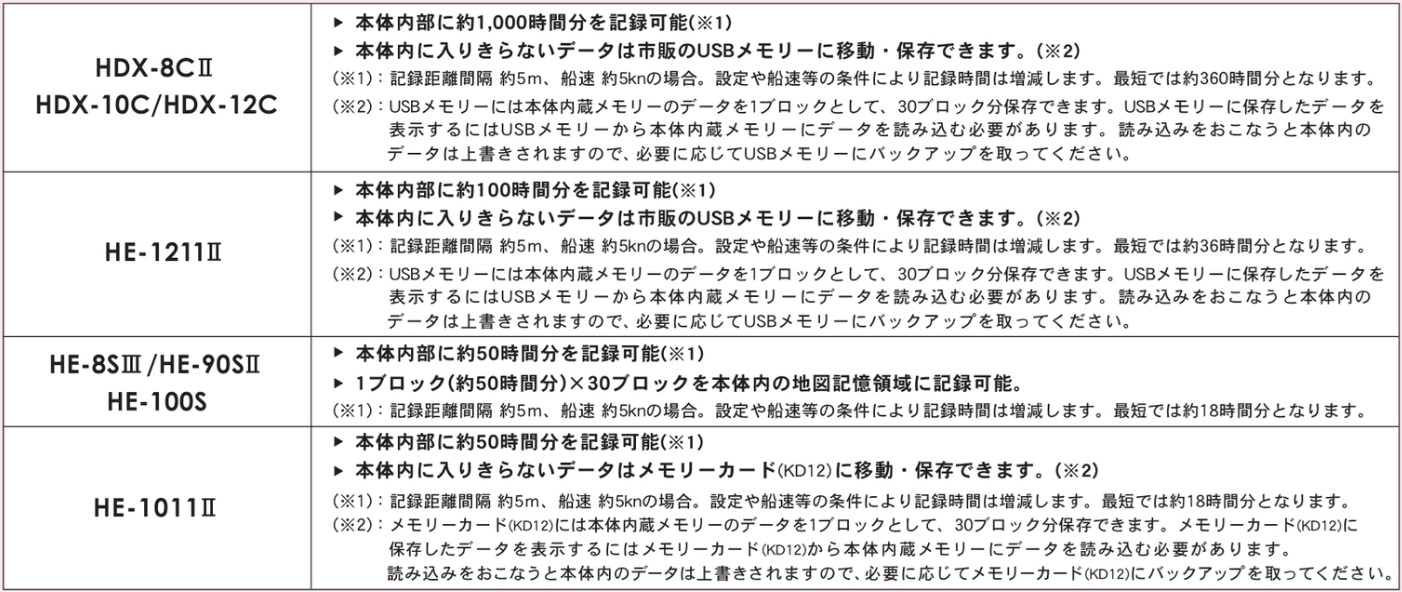

デプスマッピング機能(HDXシリーズ)

対応モデル:HDX-10C/HDX-12C

  • 魚探の深度情報とGPSの位置情報を利用して、画面の地図の上に海底地形図を描画する機能です。
  • 標準の地図では表現されない海底起伏や漁礁などが可視化されるため、絶好の釣りポイントがより分かりやすくなります。(※1)
  • 海底地形を最小50cm間隔で色分けして表示します。(※2)
  • 深度と位置情報は、本体内蔵メモリーに約100時間分記録できます。(※3)
  • 本体内に入りきらないデータは市販のUSBメモリーに移動・保存できます。(※4)

デプスマッピング機能

(※1):デプスマッピング機能は走行しながら計測した深度をもとに海底地形図を推測し表示する機能です。
潮の満ち引きなど様々な条件により実際の地形とは異なる場合があります。

(※2):デプスマッピング機能の動作可能深度は最大150mです。

(※3):記録距離間隔 約5m、船速 約5knの場合、本体内に100時間分のデータを保存、表示できます。

(※4):USBメモリーには本体内蔵メモリーのデータを1ブロックとして、30ブロック分保存できます。
USBメモリーに保存したデータは画面に表示されませんので、表示するにはUSBメモリーから本体内蔵メモリーにデータを読み込む必要があります。
読み込をおこなうと、本体内のデータは削除されます。

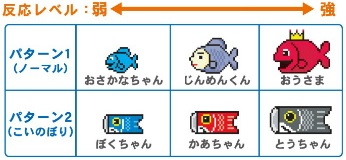

おさかなキャラクター表示

HE-601GPⅢ/HE-730S-WB/HE-7300-WB/HE-151S-WB/は非対応。

おさかなキャラクター表示

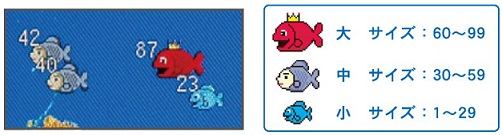

おさかなサイズ表示

  • おさかなキャラクターとサイズを表示します。
  • 3種類のキャラクターと、1~99のサイズで判断できます。
    HE-601GPⅡは非対応。
    おさかなサイズ表示
    当機能は50/200kHzのみ対応しています。また、100mレンジ以内で使用可能です。

おさかな深度表示

  • おさかなキャラクターと海底からの高さ、または海面からの深さ(単位:m)を表示します。
    HE-601GPⅡは非対応。
    おさかな深度表示
    おさかなサイズ機能は、50&200kHz のみに対応しています。
    また、100mレンジ以内で使用可能です。
    数値は、様々な要因により誤差が生じる場合があります。
    あくまでも参考値としてお考えください。

底質判別機能

カンタンナビシリーズ/HE-7300-WBは非対応。

底質判別機能

潮汐グラフ表示

  • 全国843港を自動表示します。
  • 任意で目的地の潮汐を指定することも可能です。
    魚探モデルは非対応。
    潮汐グラフ表示

見やすい全国詳細地図

  • 高性能CPU搭載で、描画速度は業界トップクラス!
  • 全国の海岸線を詳細に網羅しており、随時バージョンアップを行っています。
    地図のバージョンアップはこちら
    魚探モデルは非対応。

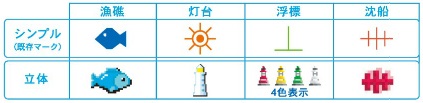

地図表示物マーク

  • プロッター画面上に表示される地図表示物マークは「シンプル」、「立体」の2パターンから好みで設定することができます。

地図表示物マーク

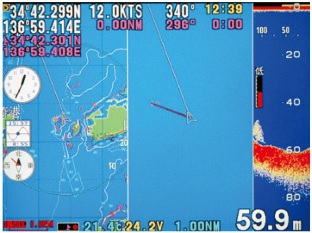

地図2画面表示

  • 広域と詳細の2つの地図を同時に表示します。

地図2画面表示

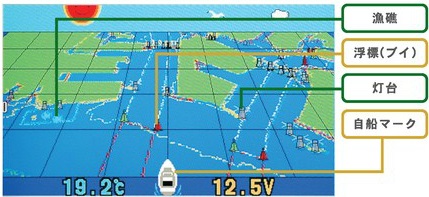

オーシャングラフィックモード

HE-732S/HE-152Sは非対応。

  • これまでの2D画面に加え、自船の前方にある地図上の漁礁、浮標などの表示物を立体的に表示することにより、進行方向の状況が捉えやすくなりました。

オーシャングラフィックモード

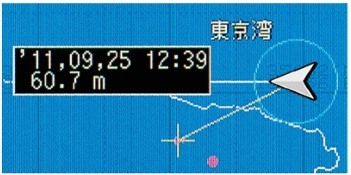

マーク位置の日時・水深・水温表示

  • 登録したポイントにカーソルを合わせると、登録した日時、登録時の水深データが表示できます。
  • オプションの水温センサーを取り付ければ、水温も表示できます。
    魚探モデル/HE-732S/HE-152Sは非対応。
    マーク位置の日時・水深・水温表示

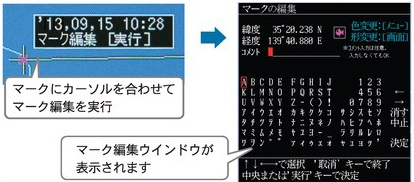

かんたんマーク編集

  • プロッター画面上で登録したマークを選んで編集でき、コメント入力も簡単に行えます。
  • マークの形・色も編集することができます。
    カンタンナビシリーズ/魚探モデルは非対応。

かんたんマーク編集

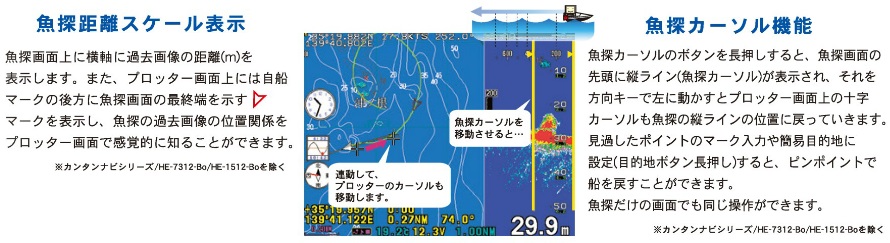

魚探距離スケール表示/魚探カーソル機能

カンタンナビシリーズ/魚探モデル/HE-732S/HE-152Sは非対応。

魚探距離スケール表示/魚探カーソル機能
(画像クリックで拡大します)

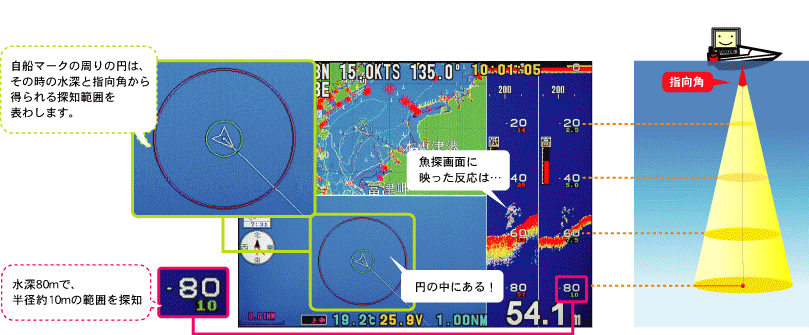

探知範囲表示機能

  • 魚探部の深度スケールとプロッター画面上に、使用している振動子の指向角で探知できるおおよその魚探の探査範囲を表示します。
    カンタンナビシリーズ/魚探モデル/HE-732S/HE-152Sは非対応。

探知範囲表示機能
指向角は、周波数と出力により異なります。
指向角は、取付条件等により変化します。あくまで目安としてお考えください。

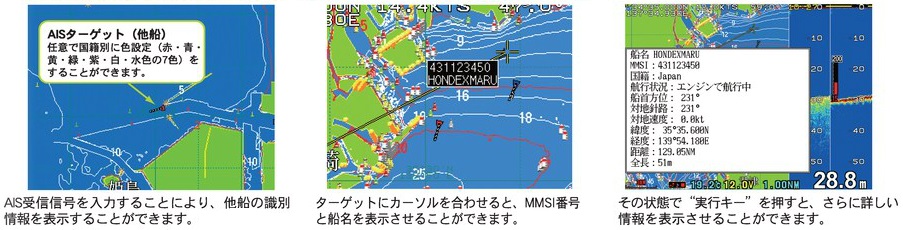

AISターゲット表示機能

  • AIS受信信号を入力することにより、他船の識別情報を表示することができます。
    カンタンナビシリーズ/魚探モデルは非対応。
    オプションのNMEA入力ケーブル(XC-108H)が必要です。
    AIS受信機はお客様ご自身でご用意ください。

AISターゲット表示機能
