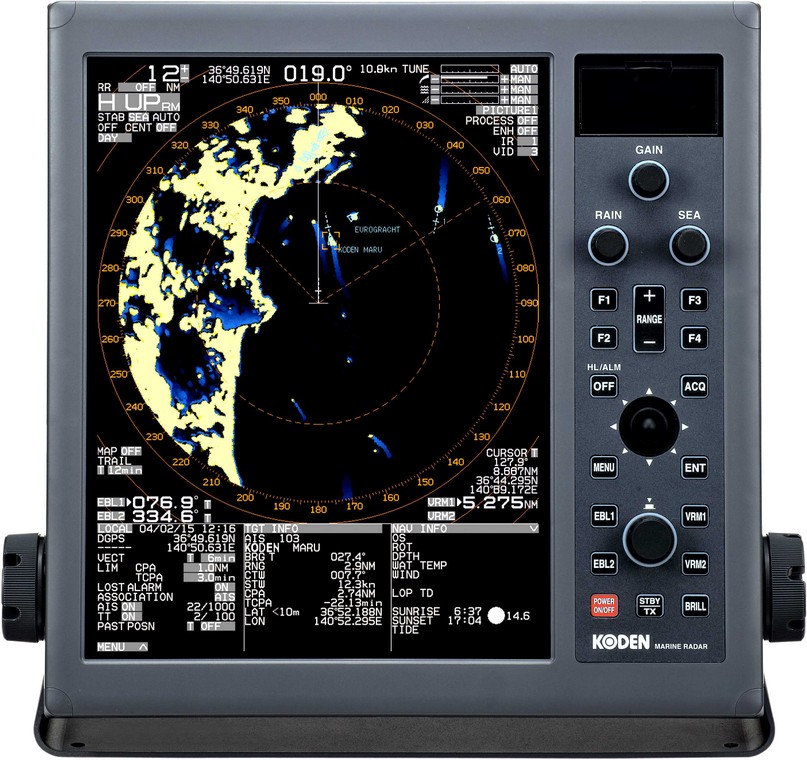

MDC-5200 シリーズ　12.1型 マリン レーダー

数々の新技術を駆使し、性能アップした多機能レーダー


MDC-5200 シリーズ

  • 機種名　：MDC-5200 シリーズ
  • メーカー：KODEN/光電
  • タイプ　：12.1型 カラー液晶
  • 出力　　：4kW/6kW/12kW/25kW
  • アンテナ：オープン
  • 定価　　：1,428,900円～

MDC-5200 シリーズ　価格表

※送料無料・消費税込

型式出力アンテナ定価販売価格
MDC-5240T4kW100cm ｵｰﾌﾟﾝ￥1,428,900お問合せ
MDC-5240F4kW130cm ｵｰﾌﾟﾝ￥1,453,100お問合せ
MDC-5260F6kW130cm ｵｰﾌﾟﾝ￥1,599,400お問合せ
MDC-5260S6kW195cm ｵｰﾌﾟﾝ￥1,636,800お問合せ
MDC-5210F12kW130cm ｵｰﾌﾟﾝ￥1,742,400お問合せ
MDC-5210S12kW195cm ｵｰﾌﾟﾝ￥1,779,800お問合せ
MDC-5220S25kW195cm ｵｰﾌﾟﾝ￥2,010,800お問合せ
MDC-5220N25kW270cm ｵｰﾌﾟﾝ￥2,091,100お問合せ

ご注意
メーカー生産待ちの場合がございます。
ご購入前に在庫確認のお問合せの上ご購入ください。➡お問合せ

販売地域限定商品
こちらの商品は愛知県内のみ販売可能です。
販売価格はお問合せください。➡お問合せ


MDC-5200 シリーズ　特徴

  • MDC-5200シリーズは、数々の新技術を駆使した高性能・多機能レーダーです。
  • 反射防止ARコートフィルター付高解像度のXGA型液晶ディスプレイによりクリアな映像を提供します。

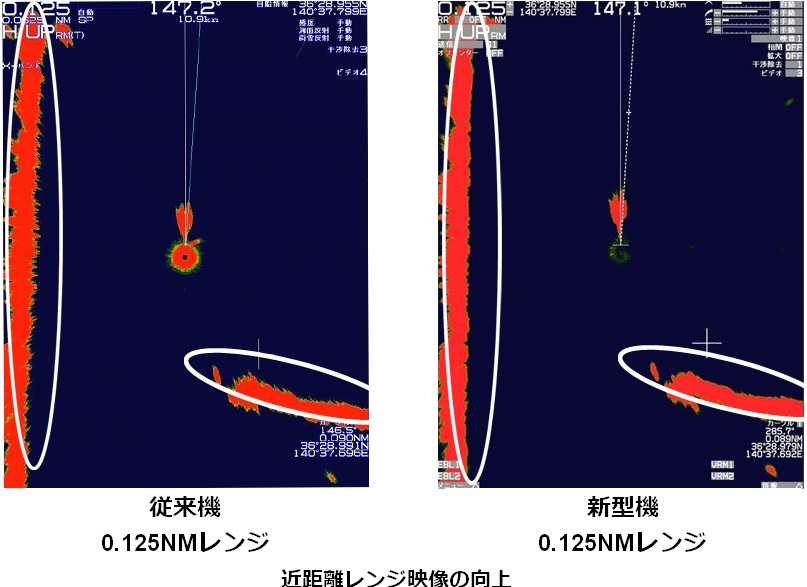

近距離レンジ映像の向上

  • 近距離レンジでの滑らかな映像を実現しました。
  • 下記写真により岸壁映像の違いがわかると思います。（従来機比）

近距離レンジ映像の向上

映像調整

  • 誰でも簡単に操作出来るレーダーを目指し、自動感度・自動STC・CFAR処理機能を向上しました。
  • これらの調整にはエンコーダーを採用し、従来のボリュームにない滑らかな操作性を実現しました。
  • エンコーダーのスイッチ機能により自動と手動調整を簡単に切り替える事が出来ます。

映像調整

TT(ATA)機能を標準装備

  • 自動追尾機能(ATA)は、最大100ターゲットの追尾が可能です。
  • 他船の最新動向をベクトルや数値で瞬時に把握出来ます。
  • 自動捕捉範囲を設定することにより、その範囲に入ってきたターゲットを自動的に捕捉します。
    ※方位データ/船速データ/緯度・経度データなどを外部機器から入力する必要があります。

AIS機能標準装備

  • AISインターフェースが標準装備されています。
  • AIS受信機を接続することによってAIS搭載船舶の船名、船首方位、船速などの情報を最大1000ターゲット表示出来ます。

海岸線地図重畳機能

  • レーダー機能に海岸線地図を重ねて表示します。
  • 航路・ブイ・危険物標も重ねて表示できるので、より安全な航行に役立ちます。
  • ヘッドアップモードにおいても、船の針路変更に合わせて地図はスムーズに追従します。
  • また、国内地図にnew pec地図を採用し、等深線情報をより詳細に表示する事が出来ます。
    ※オプション品のnew pec地図カードが必要です。
    ※方位データ/船速データ/緯度・経度データなどを外部機器から入力する必要があります。

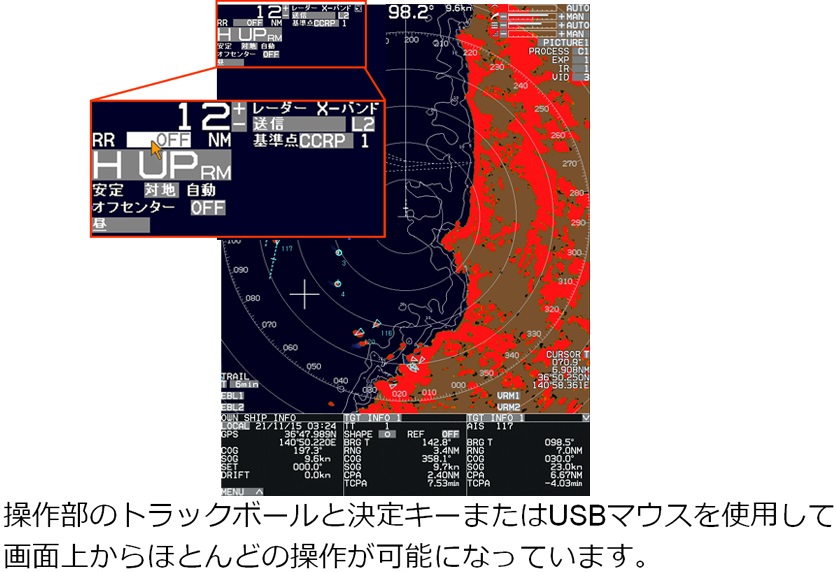

マーク、ナブライン等の簡易作図機能の入力・編集を簡単にしました

  • カーソルアクセル機能などにより、マーク、ナブライン等の簡易作図機能の入力・編集作業が従来機よりも簡単になりました。

製品カタログ

  • 製品カタログダウンロード➡

MDC-5200 シリーズ 表示例

(画像クリックで拡大します)

近距離レンジ映像の向上情報画面地図重畳
従来機　　新型機情報画面地図なし　　地図重畳

(画像クリックで拡大します)

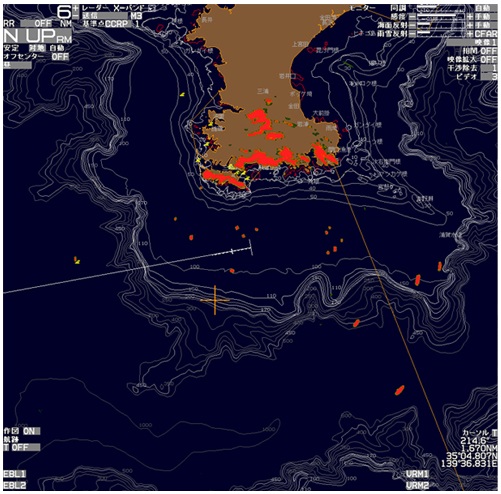

等深線情報カーソルアクセス機能TT AIS機能表示
new pec地図カーソルアクセス機能TT AIS機能表示


MDC-5200 シリーズ 主な仕様

MDC-5200 シリーズ 主な仕様1
MDC-5200 シリーズ 主な仕様2

MDC-5200 シリーズ 寸法

MDC-5200 シリーズ 寸法1
MDC-5200 シリーズ 寸法2

MDC-5200 シリーズ　標準付属品

  • 指示機、空中線（アンテナ）、アンテナケーブル、電源コード
  • 取扱説明書、装備説明書、予備品/工事材料

MDC-5200 シリーズ　オプション部品

品名/型式定価 (税込)販売価格 (税込)購入
NMEA入出力ケーブル CW-373-5M9,625円9,350円
NMEA入出力ケーブル CW-376-5M6,600円6,270円
接続箱 JB-1029,700円28,215円
AIS受信機 CYPHO-15088,000円75,900円
AIS受信機用 VHFアンテナ P660411,000円10,890円
外部モニターケーブル CW-576-0.5M9,625円9,350円

その他のオプション部品はこちら➡オプション部品一覧 KODEN

ご利用に際して

注意事項

  • 出力5kW以上のレーダーを運用するには無線従事者免許（資格免許）が必要です。
  • 出力5kW未満のレーダーは無線従事者免許（資格免許）は必要ありませんが、無線局の開局申請を行い、無線局免許を取得する必要があります。
