FURUNO フルノ

SDF-1010/SDF-1012

マルチビームソナー、レーダー、魚探センサーの専用モニター

SDF-1010/SDF-1012

  • 機種名　：SDF-1010/SDF-1012
  • メーカー：FURUNO/フルノ
  • タイプ　：10.4型/12.1型カラー液晶
  • 電源　　：DC12～24V
  • 定価　　：242,000円～

SDF-1010/SDF-1012 販売価格

※送料無料・消費税込

仕様定価販売価格購入▼
SDF-1010（10.4型）￥242,000￥229,900
SDF-1012（12.1型）￥275,000￥261,250

納期について
メーカー生産待ちとなる場合がありますので、お急ぎの場合はご購入前にお問合せください。
お問い合わせ


フレックスファンクションディスプレイとは

  • SFD-1010/1012は10インチおよび 12インチの航海・漁労用指示器です。
  • レーダーやマルチビームソナー、または魚探センサーと幅広いフルノ製センサーと組み合わせることができます。
  • レクリエーションボートからワークボートまで、様々な用途に合わせてセンサーを選択・接続できる適応性の高いディスプレイです。

フレックスファンクションディスプレイ 特徴

フルノの多彩なセンサーから目的に応じて1種類を接続可能

  • SFD-1010/1012はマルチビームソナー、レーダー、魚探センサーから1種類のセンサーを接続し、表示・操作する航海・漁労用指示器です。
  • 接続したセンサーに応じて、表示・操作が最適化されるよう設計されています。

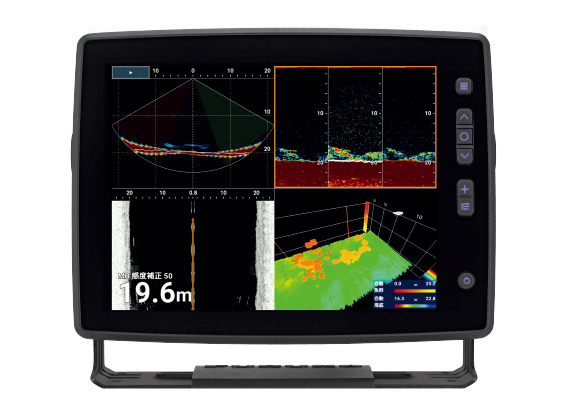

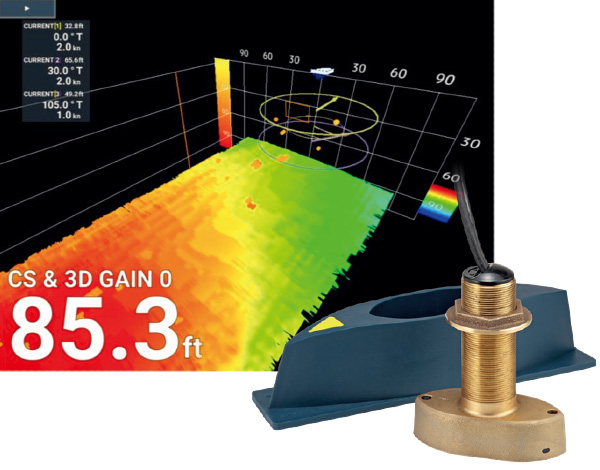

マルチビームソナー

マルチビームソナー
  • 深場の魚群や海底形状を鮮明な3D映像として表示する画期的なソナー、DFF-3Dを接続することができます。
  • 左右120°幅の断面映像や3D履歴、トリプルビームやサイドスキャンモードなど、実用性に優れたモードに対応します。
    ※画像クリックで拡大します。

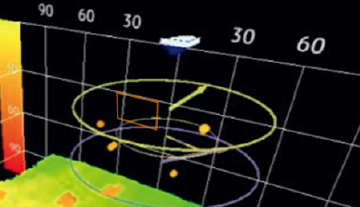

疑似網口と潮流情報※の3D履歴重畳機能（DFF-3D接続時）

疑似網口と潮流情報
  • 網口をエコーに重畳することで、入網量の見積もりや適切な揚網時間の把握がしやすくなります。
  • また海底履歴によって投網範囲内の海底形状を瞬時に把握できます。
  • 潮流情報を併記することで最適な投網判断・網なりの推測に貢献します。
    ※潮流情報の表示にはCIシリーズの接続が必要です

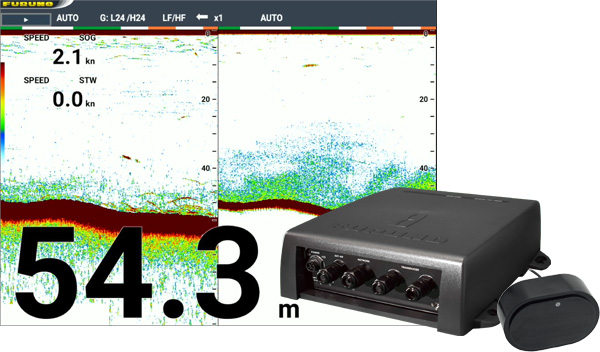

魚群探知機

魚群探知機
  • TruEcho CHIRP™ に対応した魚探センサー（DFF3-UHD）と接続することで、高分解能の映像で魚群の密集度や底つき魚の探知が可能です。
    ※画像クリックで拡大します。

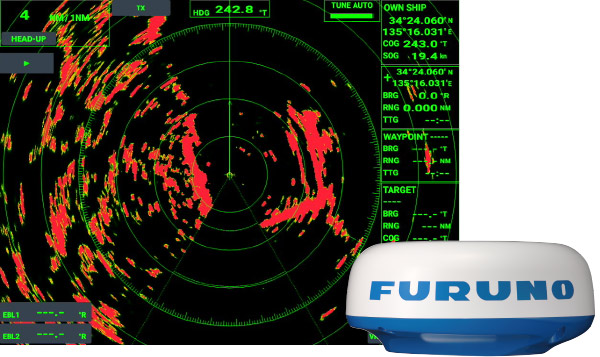

レーダー

レーダー
  • 48cm型レドームアンテナのレーダセンサーDRS4DL X-CLassと接続可能。
  • ファストターゲットトラッキング™機能により、周囲の船舶の進路や速度を把握することが可能です。
    ※画像クリックで拡大します。
  • マルチステーション機能
    1つのレーダーセンサーに縦置き、横置きの2つのSFD-1010/1012を接続し、より広範囲のエコー表示が可能となり、輻輳海域においての安全運行に貢献します。

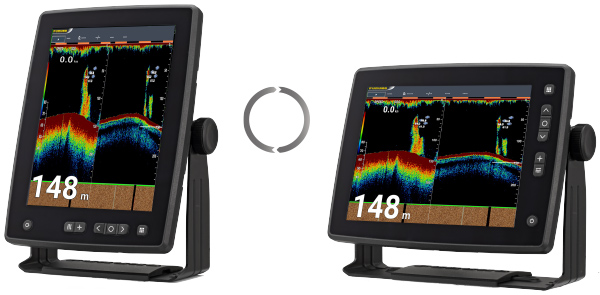

ブリッジの大きさに柔軟に対応

縦置き、横置き

  • SFD-1010/1012はマルチタッチ（タッチパネル）とキー操作に対応。
  • またトラックボール操作部（RCU-030 : USB接続）を接続することも可能で、柔軟な操作体系を実現しています。

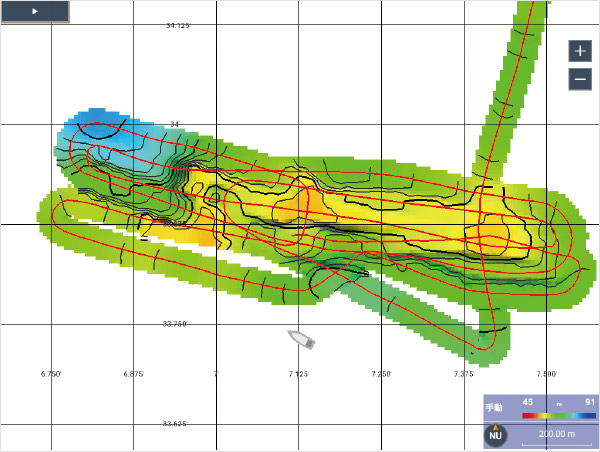

マルチビーム/シングルビームによる海底マッピング機能

  • SFD-1010/1012はマルチビーム（DFF-3D）およびシングルビーム(下図の汎用魚探)を使って海底マップを作成し、等深線とともに色別表示する海底マッピング機能を搭載しています。
  • この機能によりフィッシングチャートに載っていない地形を見つけ出すことが可能です。
  • 海底の起伏や瀬の情報を詳細に描画することで釣果に繋がるポイントの選択が可能です。
    ※画像クリックで拡大します。

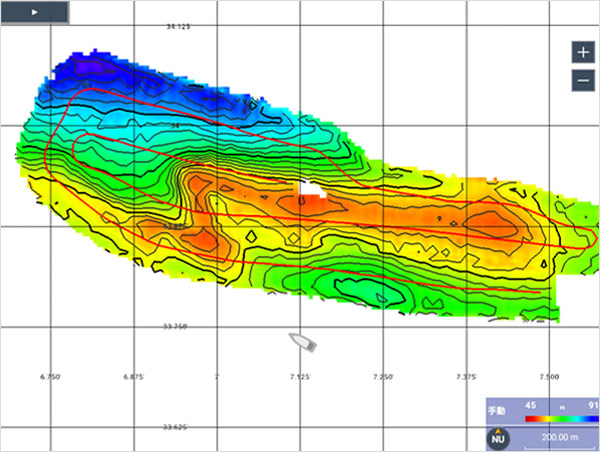

    マルチビームシングルビーム
    マルチビームで作成した海底マッピングシングルビームで作成した海底マッピング

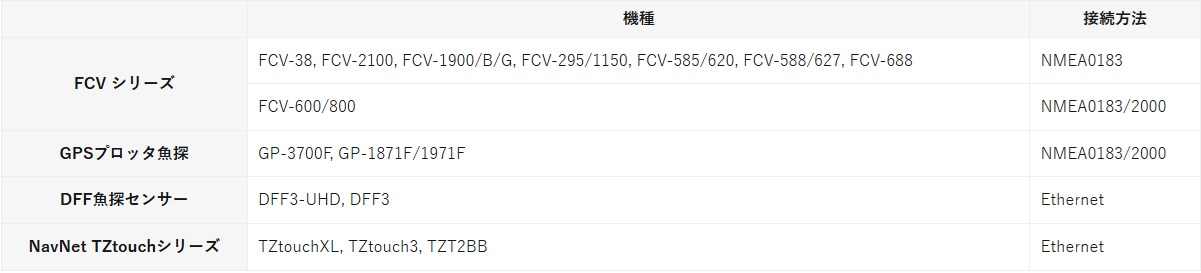

シングルビームによる海底マッピング機能 対応魚探(フルノ製)
※クリックで拡大します。

海底マッピング機能 対応魚探

※SFD-1010/1012 ソフトウェアバージョン V2.0 以降対応
※上記の図はほぼ同様の範囲をそれぞれのビームでマッピングした図となります。赤い線は自船の航跡です。シングルビームは自船真下の情報のみであるのに対して、マルチビームでは左右120°幅を探知するため、海底マップの作成効率はマルチビームが優勢となります。また、シングルビームでの海底マッピング機能利用時は魚群探知機のエコー表示は不可となります。
※波の揺れによる影響を軽減できるためサテライトコンパスの接続を推奨します。
※チャート重畳はできません。

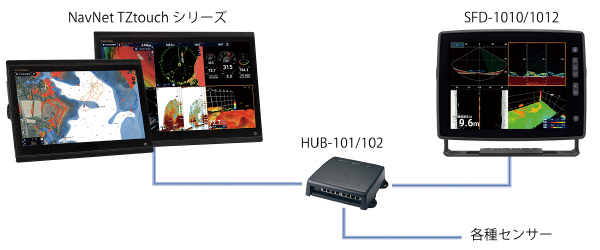

NavNet TZtouch連携｜サブモニター機能

サブモニター機能

  • NavNet TZtouchシリーズとの同一ネットワークで接続することで、ネットワーク内のセンサー情報を表示・操作することが可能です。
  • NavNet TZtouchシリーズでは多彩な航海情報を表示し、SFD-1010/1012で魚探/レーダー/マルチビームソナーの情報を大画面で確認・操作できるため便利です。

製品カタログ

  • 製品カタログダウンロード➡

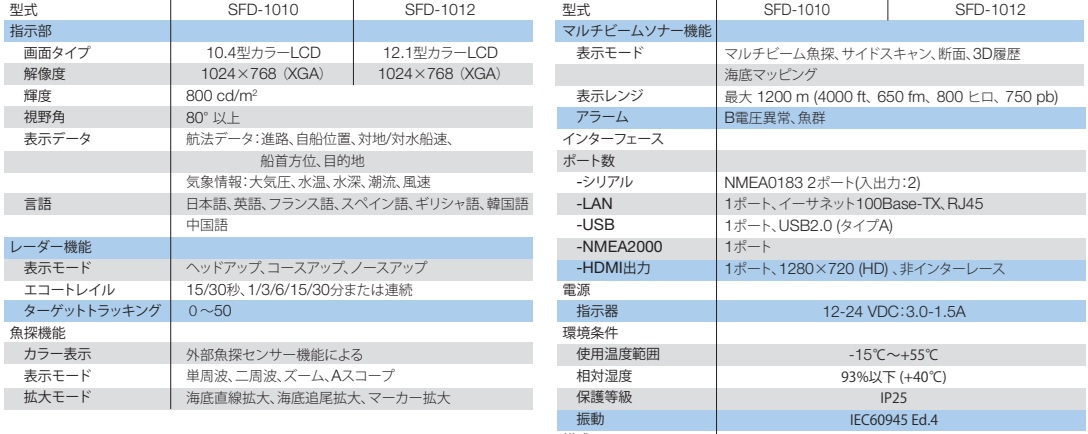

SFD-1010/1012 主な仕様

※クリックで拡大します。

SDF-1010/SDF-1012

SFD-1010/1012 寸法

※クリックで拡大します。

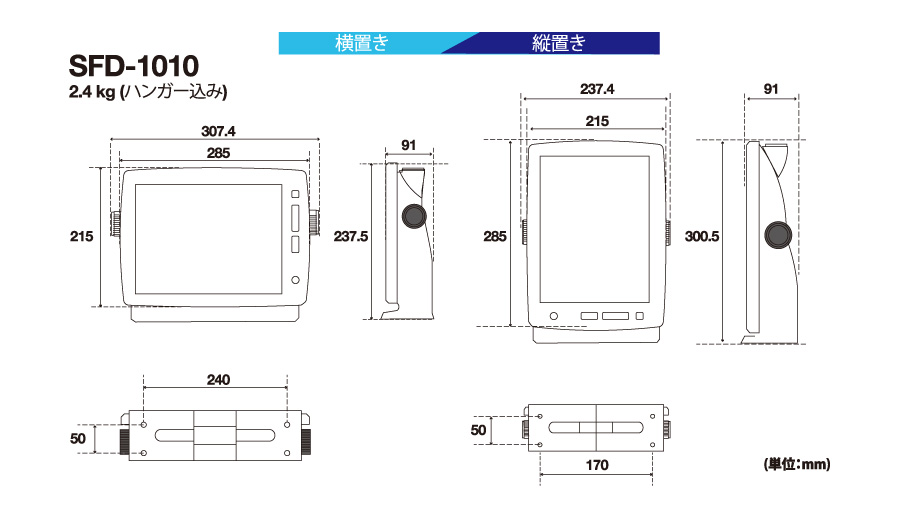

SFD-1010 寸法

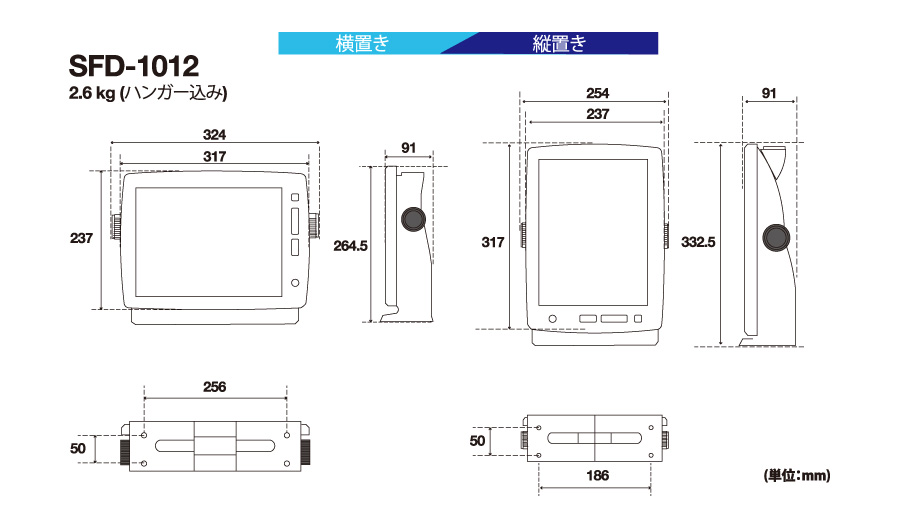

SFD-1012 寸法

SFD-1010/1012 系統図

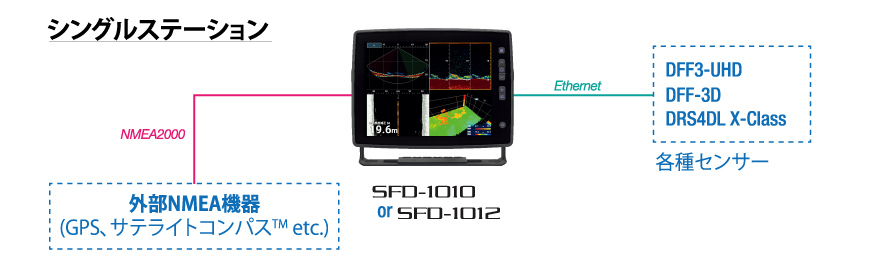

SFD-1010/1012 系統図1

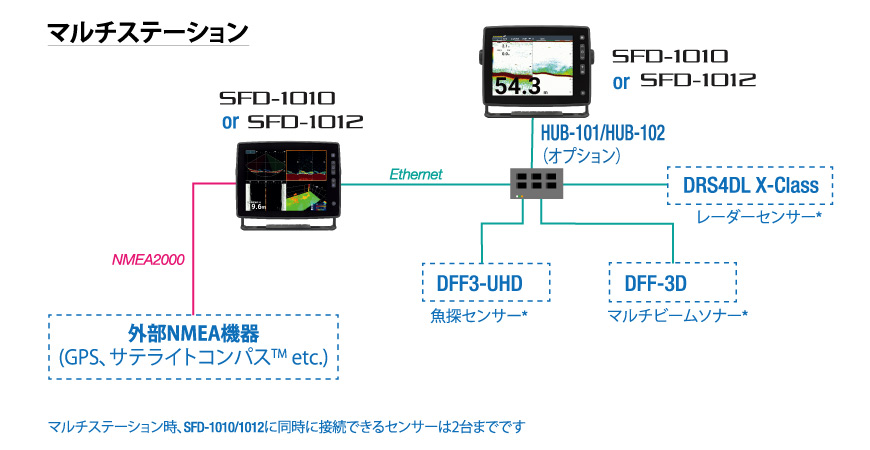

SFD-1010/1012 系統図2
