HE-773

ホンデックス

HONDEX HE-773 10.4型 マルチ スキャン

• 機種名　：HE-773
• メーカー：HONDEX/ホンデックス
• タイプ　：10.4型カラー液晶
• 送信出力：1kW
• 周波数　：140～240kHz
• 定価　　：473,000円～



HONDEX HE-773 価格表

オプション部品はこちら

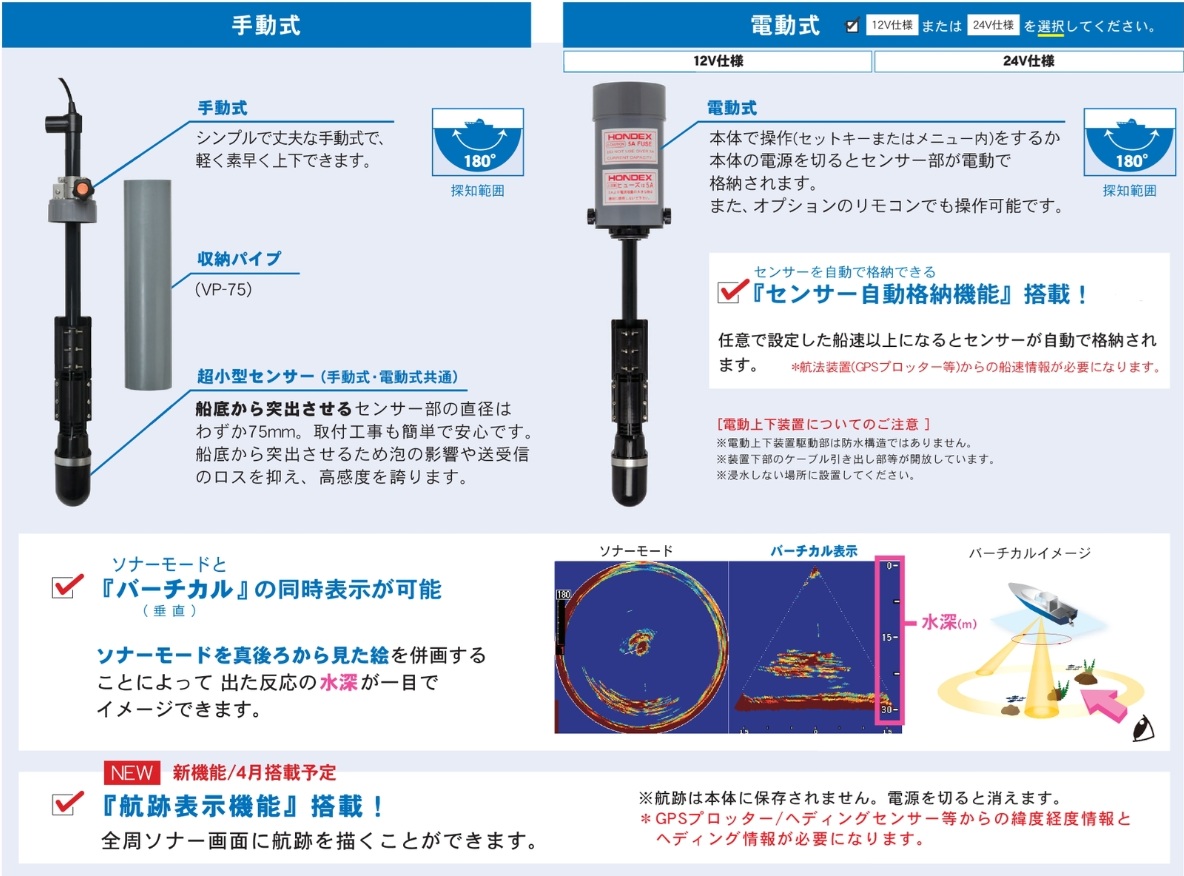

HONDEX HE-773 上下装置

※画像クリックで拡大します。
※航跡表示機能、センサー自動格納機能を使用するには下記NMEAケーブルが必要です。

【GPSプロッターがHONDEX製品の場合】

【GPSプロッターが他社製品の場合】

※XC-109Hは片側未処理となっています。
他社製品と接続する場合、プラグの取り付けが必要になりますのでお問合せください。

HONDEX マルチスキャンとは？

• 一般的な魚群探知機に対して、センサーを回転させるマルチスキャンは自船位置からの前方・後方・横方向と全周囲を探知することができます。
• 多様な角度・方向から探知した映像から、海底形状・魚群・ジグなどの位置を把握することができ、レジャーフィッシングでの活用が可能です。

POINT1：高速マルチスキャン

• 振動子を2個のモーターで高速マルチスキャンするセンサーを採用しています。
  これにより、海底形状・魚群・ジグなどの位置が把握できるため、臨場感ある釣りが楽しめます。
  ※状況によっては把握できない場合もあります。



POINT2：超小型センサー・超低価格を実現！

• 高度な技術で構造を徹底的にシンプル化することにより、表示部・センサー部ともに超小型化を実現！限られたスペースでも配線・取り付けが簡単にできます。
• さらに、高性能ながら驚きの超低価格に設定しました。



POINT3：デジタルテクノロジーならではの高感度

• HONDEXが独自に開発・生産した高性能振動子とデジタルフィルターの採用により、抜群の高感度を誇ります。
• また、センサーを船底から突出させるため、泡の影響や送受信のロスを抑えます。



HONDEX　HE-773 特徴

• 船の真下から水平方向までの広範囲をスキャン可能！

• 探査時にはセンサー部の先端を専用パイプから突出させて使用するので、船の真下から水平方向までの広範囲をスキャンできます。
• センサー(上下装置)は手動式/電動式があります。
• センサーをイケスに取り付けて使用するHE-773（スカッパー取付タイプ）もあります。



高視野角で明るい画面＆ボンディング液晶採用

• 表示部ドット数は640×480と非常に高精細で、細やかな反応や文字もはっきりと見えます。
• また、高輝度液晶（1000カンデラ）の採用により直射日光下などの明るい場所での視認性もバツグンです。
• さらにボンディング液晶の採用により、液晶の視認性を向上させるとともに結露を防止します。

かんたんインダッシュ取付

2ステーション対応

• HE-773は２ステーション(モニター接続システム)に対応しています。(オプション)
• ２ステーションについて詳しくはこちら



HONDEX　HE-773の多彩な表示モード

全周ソナーモード

• 振動子を順次回転させることによって周囲方向を広範囲に探知することができます。
• 探知角度(セクター)を切り替えることにより狭い範囲から全周までの探知が可能です。
• また、オフセンターモードにも切り替えられ、両モードともに4画面表示可能です。

全周ソナーモード

オフセンターモード

ボトムソナーモード

• ボートを止めていても振動子をモーターで振ることによって海底の地形や魚群の方向を広範囲に探知し、断面の映像として表示します。
• また、4画面表示も可能です。

魚探モード

• ボートの真下を探知し、一般的な魚探のように海底の地形や魚群の反応などの映像を表示します。

バーチカルモード

• ソナーモードを真後ろから見た画を併画することによって、反応の出ている水深を一目で把握できます。





HONDEX HE-773 便利な機能

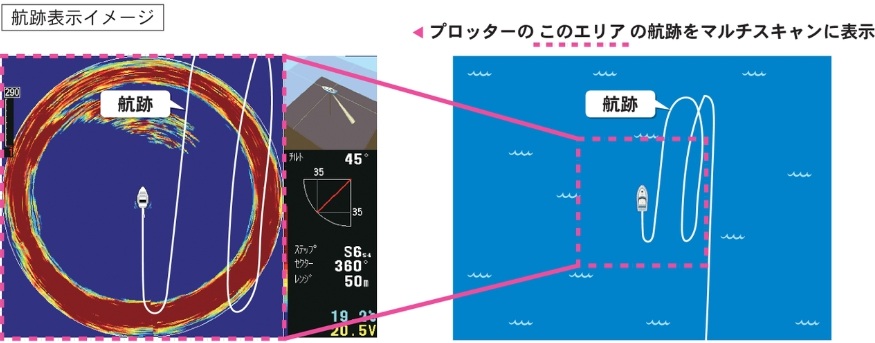

航跡表示機能

• GPSプロッター/ヘディングセンサー等 別の機器から緯度経度とヘディング情報を入力することによって全周ソナー画面に航跡を描くことができます。
• 魚の反応が現れた方向や距離と 自船の少し前の動きを画面上で照らし合わせることで 潮や風などによる船の動きを考慮したベイトや魚群などへのアプローチが可能になります。
  ※航跡は本体に保存されません。電源を切ると消えます。
  ※オプションのNMEA入出力ケーブルが必要です。



センサー逆回転機能

• G/Hキー（のどちらか）を押すごとにセンサーの回転方向が反転できるようになりました。この機能により、ベイトや魚群などの反応を瞬時に再確認できるようになります。



センサー自動格納機能

• 航法装置（GPSプロッター等）など、別の機器から船速情報を入力することにより、任意設定した船速以上になるとセンサーが自動で格納されます。
  ※オプションのNMEA入出力ケーブルが必要です。



リングマーカー表示

• 反応の出た位置を知りたいときに使用します。反応が出た水深、水平距離がリングマーカーを操作することにより数字で表示されます。

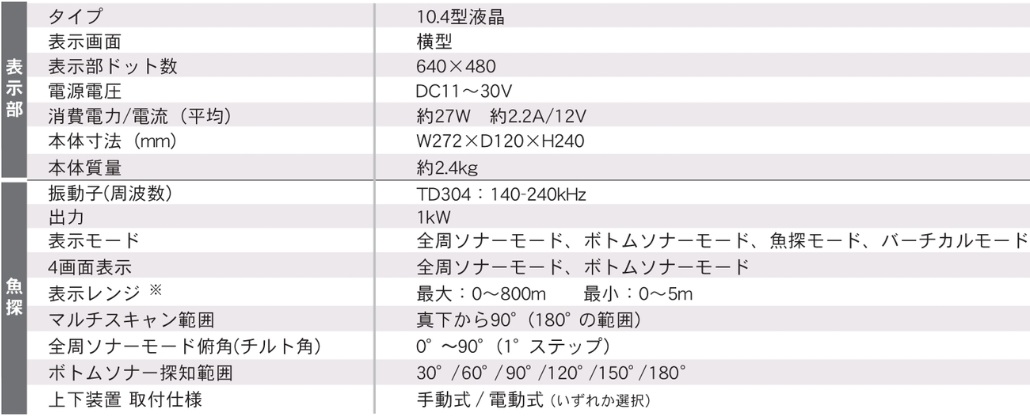

HONDEX HE-773 主な仕様

※最大表示範囲は測深能力・到達能力を意味しておりません。

HONDEX HE-773 外形寸法図（本体／上下装置）

• 外形寸法図➡



HONDEX HE-773 標準付属品

• TD304(140～240kHz)　ケーブル長：15ｍ ※延長不可
• 振動子収納パイプ ：材質：塩ビパイプ(1m)
• 電源コード　　　 ：DC07　2P-2m
• ハードカバー　　 ：CV02



HONDEX HE-773 オプション部品

※価格は消費税込です。

その他のオプション部品はこちら➡HONDEX オプション部品一覧
