HE-773【スカッパー取付タイプ】

ホンデックス

HE-773【スカッパー取付タイプ】 10.4型 マルチ スキャン

• 機種名　：HE-773【スカッパー取付タイプ】
• メーカー：HONDEX/ホンデックス
• タイプ　：10.4型カラー液晶
• 送信出力：1kW
• 周波数　：140～240kHz
• 定価　　：473,000円～



HONDEX HE-773【スカッパー取付タイプ】 価格表

オプション部品はこちら

HONDEX マルチスキャンとは？

• 一般的な魚群探知機に対して、センサーを回転させるマルチスキャンは自船位置からの前方・後方・横方向と全周囲を探知することができます。
• 多様な角度・方向から探知した映像から、海底形状・魚群・ジグなどの位置を把握することができ、レジャーフィッシングでの活用が可能です。

POINT1：高速マルチスキャン

• 振動子を2個のモーターで高速マルチスキャンするセンサーを採用しています。
  これにより、海底形状・魚群・ジグなどの位置が把握できるため、臨場感ある釣りが楽しめます。
  ※状況によっては把握できない場合もあります。



POINT2：超小型センサー・超低価格を実現！

• 高度な技術で構造を徹底的にシンプル化することにより、表示部・センサー部ともに超小型化を実現！限られたスペースでも配線・取り付けが簡単にできます。
• さらに、高性能ながら驚きの超低価格に設定しました。



POINT3：デジタルテクノロジーならではの高感度

• HONDEXが独自に開発・生産した高性能振動子とデジタルフィルターの採用により、抜群の高感度を誇ります。



HONDEX HE-773【スカッパー取付タイプ】の特長・ラインナップ

スカッパーにセンサーを取り付けるだけで使用できる！

• HE-773は振動子を入れた専用取付パイプをスカッパーに取り付け、固定した状態で使用します。
• HE-773は振動子を入れた専用取付パイプを組み立て、スカッパーに取り付けるだけなので簡単に取り付けることができます。
• 探知したい範囲や取付場所の船底形状に応じて仕様をお選びください。
• スキャン可能範囲は真下から水平までとなります。
  ※ヤンマー製SRスカッパー及びリガーマリン製スカッパーに対応しています。また、スカッパーとしては機能しなくなります。

※画像クリックで拡大します。

電動式センサー

• 電動式は以下の2種類よりお選びください。

フラットタイプ・傾斜タイプ センサー

• フラットタイプ・傾斜タイプは以下の2種類よりお選びください。

高視野角で明るい画面＆ボンディング液晶採用

• 表示部ドット数は640×480と非常に高精細で、細やかな反応や文字もはっきりと見えます。
• また、高輝度液晶（1000カンデラ）の採用により直射日光下などの明るい場所での視認性もバツグンです。
• さらにボンディング液晶の採用により、液晶の視認性を向上させるとともに結露を防止します。

かんたんインダッシュ取付

2ステーション対応

• HE-773は２ステーション(モニター接続システム)に対応しています。(オプション)
• ２ステーションについて詳しくはこちら



HONDEX HE-773 表示モード

全周ソナーモード

• 振動子を順次回転させることによって周囲方向を広範囲に探知することができます。




ボトムソナーモード

• ボートを止めていても振動子をモーターで振ることにより、断面の映像として表示します。




魚探モード

• ボートの真下を探知し、一般的な魚探のように海底の地形や魚群の反応などの映像を表示します。

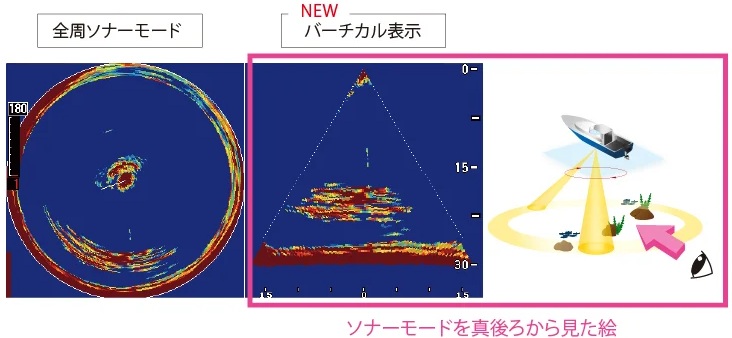

バーチカルモード

• ソナーモードを真後ろから見た画を併画することによって、反応の出ている水深を一目で把握できます。





HONDEX HE-773 便利な機能

センサー逆回転機能

• G/Hキー（のどちらか）を押すごとにセンサーの回転方向が反転できるようになりました。この機能により、ベイトや魚群などの反応を瞬時に再確認できるようになります。



センサー自動格納機能

• 電動式は航法装置（GPSプロッター等）など、別の機器から船速情報を入力することにより、任意設定した船速以上になるとセンサーが自動で格納されます。
  ※オプションのNMEA入出力ケーブルが必要です。



リングマーカー表示

• 反応の出た位置を知りたいときに使用します。反応が出た水深、水平距離がリングマーカーを操作することにより数字で表示されます。

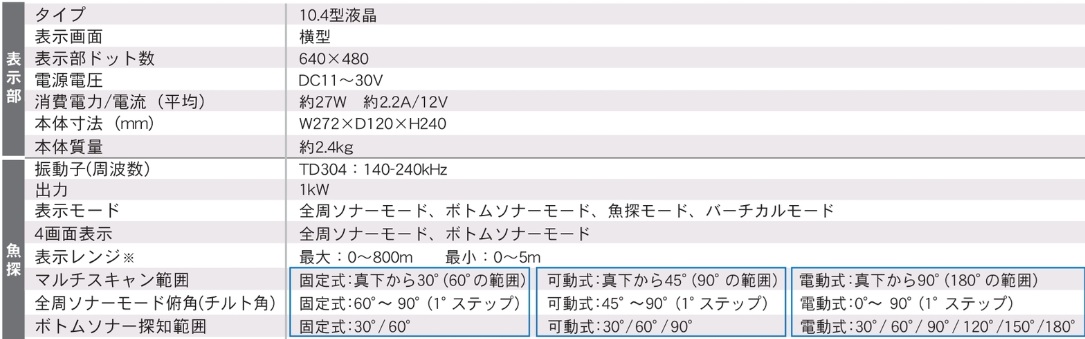

HONDEX HE-773【スカッパー取付タイプ】 主な仕様

※最大表示範囲は測深能力・到達能力を意味しておりません。

HONDEX HE-773【スカッパー取付タイプ】 寸法

本体 寸法

※画像クリックで拡大します

液晶 寸法

スクリーンサイズ = 10.4 インチ
比率 　　= 4:3
Ｗ(幅) 　= 211 mm
Ｈ(高さ) = 158 mm
Ｄ(対角) = 264.16 mm

センサー 寸法
ダウンロード⇨

HONDEX HE-773【スカッパー取付タイプ】 標準付属品

• 振動子：TD304（15ｍ） ※延長不可
• 振動子収納パイプ一式
• 電源コード　　　 ：DC07　2P-2m
• ハードカバー　　　 ：CV02
• イケス用スカッパー
• 保護カバー（電動式のみ）
• 制御ボックス（電動式のみ）



HONDEX HE-773【スカッパー取付タイプ】 オプション部品

※価格は消費税込です。

その他のオプション部品はこちら➡HONDEX オプション部品一覧
